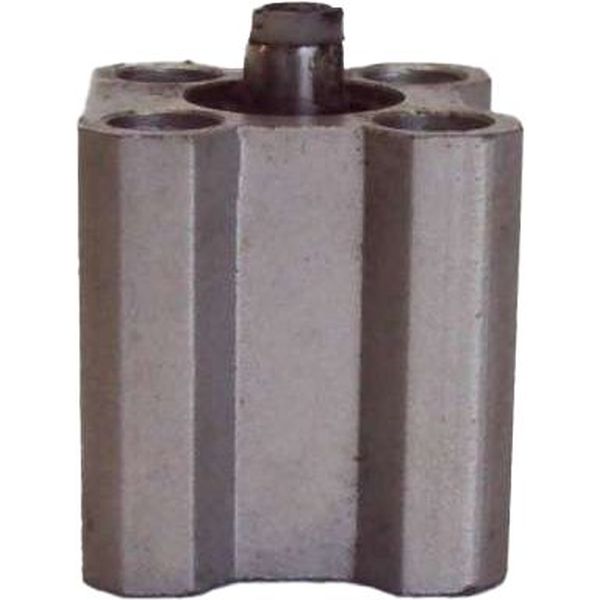

Cilindro pneumático CQ2B12-10D 12X10

Cilindro pneumático CQ2B12-10D 12X10

SMC usado

Série CQ2

Orifícios passantes (padrão) (B)

Diâmetro: 12mm

Curso: 10mm

Dupla ação (D)

Fluido: ar comprimido

Pressão máxima de operação: 1.0MPa

Temperatura ambiente e do fluido: -10^oC a 70^oC. Com êmbolo magnétido -10^oC a 60^oC

Amortecimento elástico: nenhum

Rosca da extremidade da haste: rosca fêmea

Montagem: orifícios passantes

CQ2B1210D

cilindro compacto, pistão pneumático, atuador pneumático

Cilindros pneumáticos convertem a energia do ar comprimido em movimento mecânico linear. São utilizados em diversas aplicações industriais. Os cilindros pneumáticos operam com ar comprimido que entra em uma câmara dentro do cilindro. Quando o ar é introduzido, ele empurra um pistão, gerando movimento linear. A direção do movimento pode ser controlada pela entrada e saída do ar nas diferentes extremidades do cilindro.

Tipos de Cilindros:

- Cilindros de Ação Simples: possuem um único lado de atuação. O ar comprimido empurra o pistão em uma direção, e uma mola retorna o pistão à posição original quando o ar é liberado.

- Cilindros de Ação Dupla: permitem movimento em ambas as direções, com ar comprimido sendo aplicado em ambos os lados do pistão, permitindo um controle mais preciso do movimento.

- Cilindros de Dupla Ação com Amortecimento: possuem mecanismos de amortecimento que ajudam a suavizar o movimento do pistão, reduzindo o impacto ao final do curso.

Os cilindros pneumáticos são utilizados na automação industrial (manipulação de peças, montagem, embalagem, movimentos repetitivos), sistemas de transporte (transportadores pneumáticos), equipamentos de construção (máquinas de escavação, prensas), sistemas de controle de válvulas e dispositivos de segurança. O uso de ar comprimido como fonte de energia significa que não há fluidos hidráulicos, o que pode ser uma vantagem em ambientes onde a limpeza é necessária (indústrias de medicamentos e cosméticos, por exemplo).

A manutenção regular é importante para garantir o funcionamento eficiente dos cilindros pneumáticos. Isso inclui verificar vazamentos, inspecionar vedantes e garantir que o sistema de ar comprimido esteja livre de umidade e contaminantes.

Um cilindro pneumático compacto é uma versão mais compacta do cilindro pneumático comum. Para o mesmo diâmetro e curso do cilindro pneumático, a versão compacta terá praticamente metade do comprimento.
