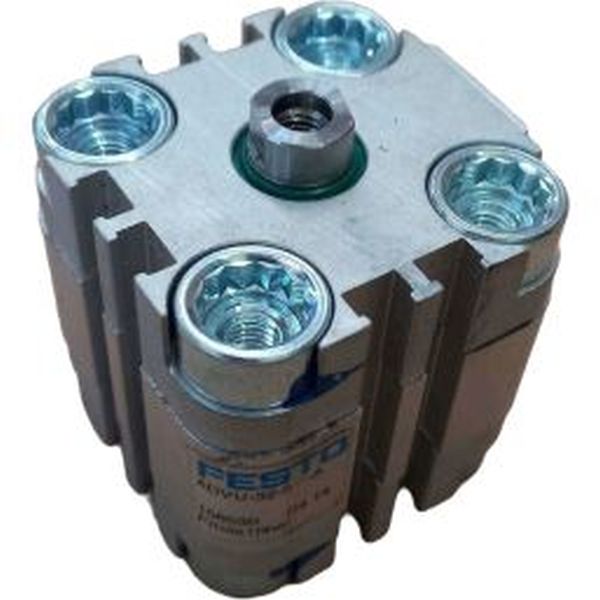

Cilindro pneumático ADVU-32-5P-A

Cilindro pneumático ADVU-32-5P-A

FESTO compacto

Curso: 5 mm

Diâmetro do êmbolo: 32 mm

Amortecimento: anéis/placas de amortecimento elásticos em ambos os lados

Posição de instalação: Indiferente

Funcionamento de dupla ação

Rosca da haste: Rosca fêmea

Estrutura: Pistão / Biela

Detecção de posição: para o sensor de proximidade

Símbolo: 00991217

Variantes: haste simples

Pressão operacional: 0,08 MPa ... 1 MPa

Pressão operacional: 0,8 bar ... 10 bar

Pressão operacional: 11,6 psi ... 145 psi

Meio de operação: Ar comprimido conforme ISO 8573-1:2010 [7:4:4]

Observação sobre o meio de operação/controle: Admite operação com ar lubrificado (uso obrigatório de ar lubrificado na operação posterior)

Classe de resistência à corrosão KBK: 2 - resistência moderada à corrosão

Em conformidade com LABS: VDMA24364-B1/B2-L

Temperatura ambiente: -20 °C ... 80 °C

Força de impacto nas posições finais: 0,4 J

Força teórica a 6 bar, retorno: 415 N

Força teórica a 6 bar, avanço: 483 N

Cargas móveis com curso de 0 mm: 49 g

Suplemento de massa movida por curso de 10 mm: 9 g

Peso básico com curso de 0 mm: 300 g

Suplemento de peso por curso de 10 mm: 40 g

Tipo de fixação: com orifício de passagem / com acessórios
