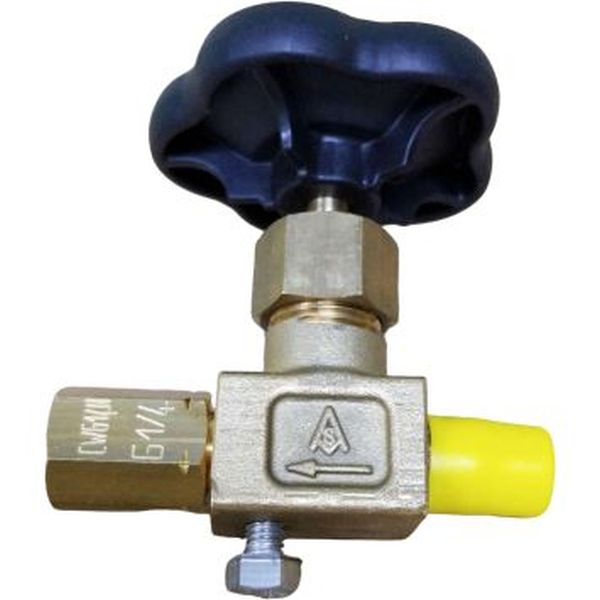

Válvula de fechamento para manômetro 910.11

Válvula de fechamento para manômetro 910.11

Válvula de bloqueio para regular ou estrangular, para instrumentos de medição da pressão com meios líquidos, gasosos ou vapor.

Versão em aço inoxidável para meios agressivos e também para ambientes agressivos.

Indústria de processo: fabricação de máquinas, desenvolvimento de plantas, química e petroquímica, usinas, mineração, on- e offshore, tecnologia ambiental.

Características especiais da válvula de pressão:

♦ Válvula de bloqueio sem conexão de teste conforme DIN 16270 (com rosca para purgar)

♦ Válvula de bloqueio com conexão de teste conforme DIN 16271 (com rosca para purgar)

♦ Válvula de bloqueio com isolamento separado, conexão de teste conforme DIN 16272

♦ Pressões nominais até 400 bar

Descrição da válvula de pressão:

Versão tipo A da válvula de pressão é fornecido com união LH/ RH, e tipo B com haste para montagem com abraçadeira, com niple e porca união. A válvula de bloqueio com conexão de teste é destinadas para conexão simultânea de instrumentos de medição da pressão e manômetros de teste ao tubo sob pressão.

Com a válvula de pressão conforme DIN 16271, o pivô de teste é vedado de um anel de vedação tipo lente e uma tampa rosqueada ao topo; com válvulas conforme DIN 16272, o pivô de teste é isolado separadamente de uma válvula adicional de retenção. A válvula de pressão é livre de silicone.
